800mm Stock válvula de mariposa de doble brida revestida de caucho con manual Actuador

Válvula de mariposa de doble brida de 800 mm con revestimiento de caucho y actuador manual. Somos una fábrica de válvulas especializada en soluciones de control de flujo. Contacte con nosotros hoy.
Request a Quote

Detalles del producto

  • Visión General
  • Descripción del producto
  • Fotos detalladas
  • Especificación
  • Proceso de producción
  • Perfil de la empresa
  • Certificaciones
  • Embalaje y envío
  • PREGUNTAS FRECUENTES
Visión General

Información Básica.

No. de Modelo.
butterfly valves
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Sheet Metal
Estándar
BS,GB,ASME,DIN,JIS
Aplicación
Industria
garantía
1 años
peso
According to Valve Size
tamaño
DN40~DN1500
cantidad mínima de pedido
1 unidades
material del cuerpo
Ci/Di/Wcb/Ss
presión
Pn16~Pn25
Paquete de Transporte
Wooden Packing
Especificación
cast iron
Marca Comercial
customized
Origen
China
Capacidad de Producción
5000000

Descripción de Producto

Descripción del producto

Características:

1. Pequeño en tamaño, ligero en peso, fácil instalación y mantenimiento.

2. Construcción simple y compacta, funcionamiento rápido de 90 grados.

3. Par de funcionamiento mínimo, ahorro de energía.

4. Curva de flujo que tiende a línea recta, excelente rendimiento de regulación.

5. Larga vida útil, de pie la prueba de decenas de miles de operaciones de apertura/cierre.

6. Amplia selección de materiales, aplicable a diversos medios.

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator 800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator

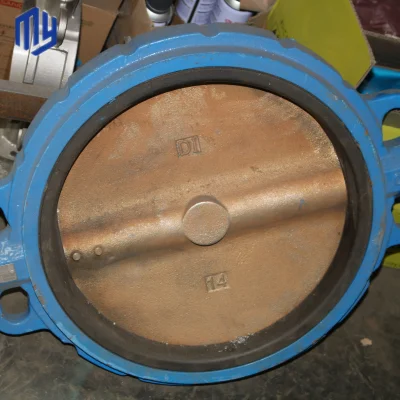

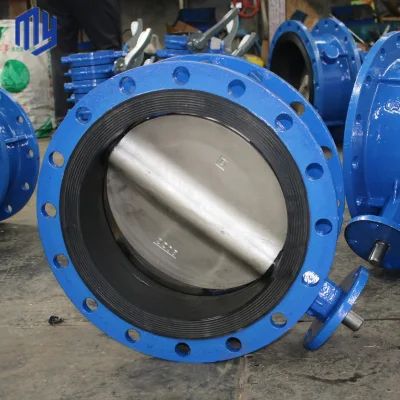

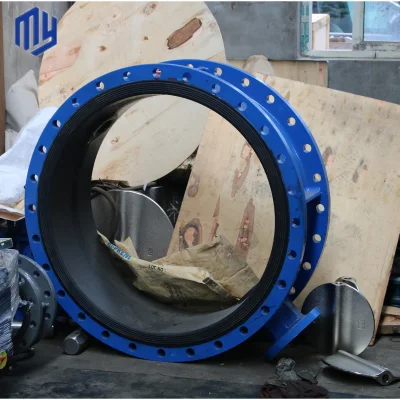

Fotos detalladas

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator


Especificación

Presión nominal (MPa)

1,0

1,6

Diámetro nominal (mm)

50-2400

50-1600

Presión de prueba

Vaciado

1,5

2,4

(MPa)

Junta

1,1

1,76

Temperatura aplicable

150

Medio aplicable

Agua dulce, aguas residuales, agua de mar, aire, vapor, Alimentos, medicina, aceites, ácidos,
Álcalis, etc.

Modo de funcionamiento

manual, engranaje helicoidal, neumático, eléctrico, etc.



 Estándar:

Diseño y Fabricación

Conexión de brida

Cota cara a cara

Prueba e inspección

MSS SP-67
API609
EN593

DIN PN10/16/25; ANSI B 16,1
BS4504; ISO PN10/16
JIS B 2212/2213
BS 10 tabla D; BS 10 tabla E

API609
Serie ISO5752 20
BS5155

API 598



Lista de materiales:

No

Nombre de la pieza

Material

1

Cuerpo

Acero al carbono/Acero inoxidable/Hierro fundido/Hierro dúctil/ al-Bronce

2

Disco

Al-Bronce/CF8M/Hierro dúctil/WCB

3

Asiento

EPDM/PEFE/Buna/NBR/Hypalon

4

Tallo

Acero al carbono/inoxidable Steel314/inoxidable Steel316

5

Casquillo

PTFE/lubricante

6

Junta tórica

EPDM/PEFE/Buna/NBR/Hypalon

7

PIN

SS316/SS416/SS304









Proceso de producción

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator

Características del actuador neumático:

Actuador neumático de cremallera y piñón con alto par de apriete A 4678Nm

 Bloque de cilindros de aleación de aluminio de alta calidad, para uso en exteriores
Fácil de reparar o cambiar el muelle para garantizar el toruqe
 Estándar NAMUR y estándar de montaje ISO5211
 1 millones de vida útil y apertura/cierre rápido

Doble acción

Aire a abrir, aire a cerrar, fallo del suministro de aire mantener la posición actual

Retorno por resorte

Aire para abrir, aire para abrir, aire para cerrar

Medios de operación

Aire seco o lubricado, o los gases no corrosivos. El diámetro máximo de las partículas debe ser inferior a 30 um

Presión de suministro de aire

La presión mínima de suministro es de 2,5 bares. La presión máxima de suministro es de 8 bares

Presión de funcionamiento

Estándar: -20~80°C.

Ajuste de desplazamiento

Tenga un rango de ajuste de ±5° para la rotación a 0° y 90°

Parámetros técnicos

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator



Perfil de la empresa
800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator
Mingyi Intelligent Equipment ( Tianjin) Co., Ltd. Es un productor líder que integra la investigación, diseño y desarrollo personalizado, producción y servicios de ventas de productos mecánicos. Hemos sido fabricados y exportados en válvulas, cabezas de tanque, brida, tubería y tanque de almacenamiento durante más de 20 años, varios tipos de productos se fabrican en diferentes materiales de calidad como el carbono
Acero, acero inoxidable, aluminio y así sucesivamente. Nuestra empresa está situada en Tianjin, no tenemos limitación en el transporte de nuestro producto acabado al puerto marítimo de Tianjin desde donde podemos enviar a nuestros clientes en todo el mundo!

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator

Certificaciones

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator

Embalaje y envío

800mm Stock Rubber Lined Double Flanges Butterfly Valve with Manual Actuator

PREGUNTAS FRECUENTES

1. P: ¿es usted un fabricante o una compañía comercial?
R: Somos fabricante de válvulas y fábrica, y no empresa comercial.
2. P: ¿tiene un agente o representante en el extranjero?
R: No tenemos agente en el extranjero, por favor Contáctenos para comprar válvulas directamente.

3. P: ¿Cuál es su gama de productos?
A: Podemos producir válvula de mariposa, válvula de compuerta, válvula de retención, válvula de control, filtro y, SEGÚN LA NORMA ISO/ANSI/DIN/JIS/ EN/GOST/AS.
4. P: ¿hay existencias en su fábrica? ¿y qué tal su tiempo de espera?
R: Tenemos válvulas en stock con tamaños normales. El plazo de entrega depende de la cantidad, generalmente unos 30 días.
5. P: ¿a qué países exporta?
R: Exportamos directamente a la gran mayoría de los países del mundo.
6. P: ¿Qué certificados proporcionarás?
R: Podemos proporcionar CE/ ISO / WRAS.
7. P: Servicio posventa
R: 18 meses de garantía para todo tipo de productos.
Como fabricante experimentado, usted puede estar seguro de la calidad y el servicio de ventas.
8. Q: Transporte
R: Transportados por DHL, UPS, EMS, FedEx, SF, Por aire, por mar.
9. P: ¿proporciona muestras gratuitas?
R: La muestra gratuita está bien para nosotros.
10. P: ¿acepta diseño personalizado en tamaño?
R: Sí, si el tamaño es razonable.
