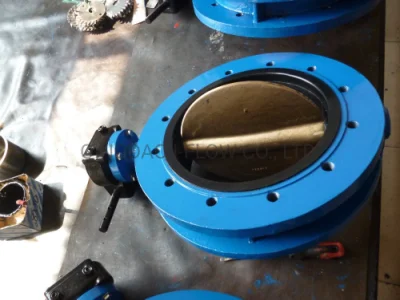

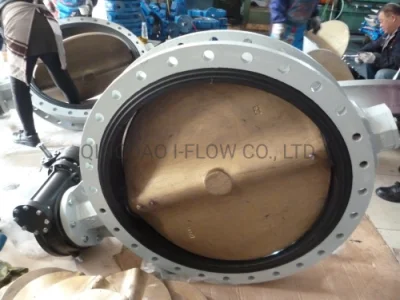

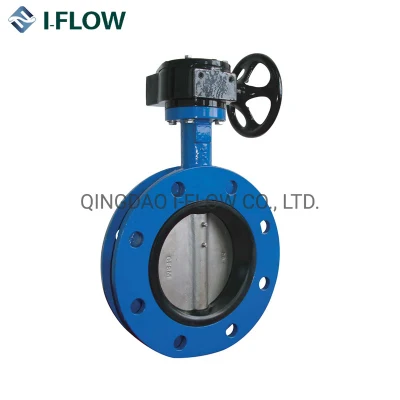

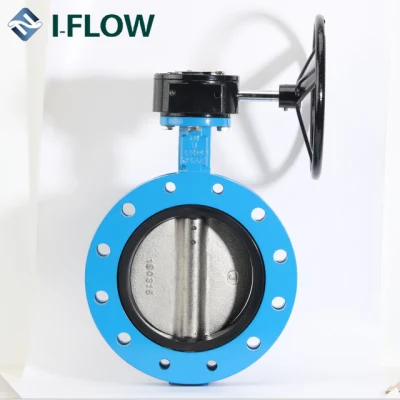

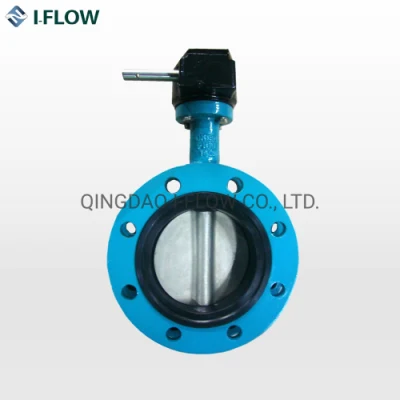

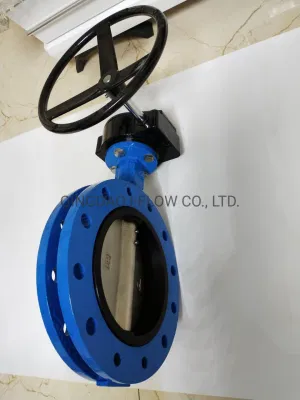

Engranaje funcionó la junta de goma u tipo brida Válvula de mariposa de agua de mar

En nuestra fábrica, fabricamos la junta de goma tipo brida para la válvula de mariposa de agua de mar, con un engranaje funcionó de alta calidad. ¡Obtén el mejor producto para tus necesidades industriales!
Request a Quote

Detalles del producto

Información Básica.

No. de Modelo.
DN32-DN600
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
Standard
Aplicación
Industria, Industria de Agua
nombre del producto
engranaje helicoidal sellado de goma u brida tipo butte
Paquete de Transporte
Sea Worthy Ply Wood Cases
Especificación
dn50-dn1000
Marca Comercial
QIF/I-FLOW
Origen
China
Código del HS
8481804090
Capacidad de Producción
5000pieces/Month

Descripción de Producto

Engranaje funcionóLa junta de goma u tipo brida váLvula de mariposa De agua de mar


Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water
Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water

 ParáMetros téCnicos:

El tamañO

DN32-DN600.

DN650-DN2000

La presióN de trabajo

16Bar

10 bar

Shell

24Bar

15Bar

La Junta(Aire)

6 Bar

6 Bar

La temperatura de funcionamiento

-40ºC~+160ºC

El entorno operativo

Lastre y el sistema de achique de         Procesamiento de productos quíMicos

  Equipos de perforacióN de las plantas de desalinizacióN de   Agua potable

El polvo seco de    Alimentos y bebidas    Las plantas de gas

HAVC Industria minera Industria del papel de   ManipulacióN de la arena de la       Industria azucarera de agua de mar

TéCnica de termo de  Aguas residuales tratamiento de agua

 MéTodo de conduccióN

La Palanca de mano  EléCtrico engranaje helicoidal Pneumatic

 EstáNdar:Ejecutivo

EstáNdar de diseñO

EN 593 , MSS SP67   API 609  BS5155

La inspeccióN y prueba

API 598 ISO 5208 EN 12266

Norma final

ANSI B16.1 CL.125Lb &B16.5 CL.150Lb

En 2129 el Cuadro D &E   BS 10 EL CUADRO D y E

La norma DIN 2501 PN6, la NP10 &PN16

EN 1092 PN6, la NP10 &PN16

La norma ISO 2531 PN6, la NP10 &PN16

La norma ISO 7005 PN6, la NP10 &PN16

KS B 1511 / JIS B 2210 5K y 10K

MSS SP44 cl.150Lb  AWWAC207

SABS 1123 Tabla Tabla 1600/3 y 1000/3

Cara a cara.

La norma ISO 5752 , en 558 , MSS SP67 y de la API 609  DIN3202

La brida superior

La norma ISO 5211


La especificacióN

NO. Nombre de la parte Material Material opcional
Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water

1 Cuerpo DI CI, de acero inoxidable WCB
2 La JUNTA TÓRICA NBR EPDM, FKM
3 El casquillo El PTFE
4 Polo ASTM A276 416 316, 17-4PH
5 El eje ASTM A276 416 316, 17-4PH
6 El disco El hierro dúCtil chapado La norma ASTM A351 CF8/CF8M, B148 C954/C958
7 El asiento NBR EPDM, FKM



Los datos de las dimensiones (mm)



El tamañO L EN 1092-2 PN10 EN 1092-2 PN16 H1 H2 H3 ΦC ΦE1 ΦE N-ΦD0
ΦD N-ΦD1 ΦD N-ΦD1
DN100 52 180 8-Φ19 180 8-Φ19 110 200 32 16 90 70 4-10
DN125 56 210 8-Φ19 210 8-Φ19 125 213 32 19 90 70 4-10
DN150 56 240 8-Φ23 240 8-Φ23 143 226 32 19 90 70 4-10
DN200 60 295 8-Φ23 295 12-Φ23 170 260 37 22 125 102 4-12
DN250 68 350 12-Φ23 355 12-Φ28 203 292 37 28 125 102 4-12
DN300 78 400 12-Φ23 410 12-Φ28 242 337 37 32 125 102 4-12
DN350 78 460. 16-Φ23 470 16-Φ28 267 368 45 32 125 102 4-12
DN400 102 515 16-Φ28 525 16-Φ31 297 400 51 33 175 140 4-18
DN450 114 565 20-Φ28 585 20-Φ31 318 422 51 38 175 140 4-18
DN500 127 620 20-Φ28 650 20-Φ34 348 480 64 41 175 140 4-18
DN600. 154 725 20-Φ31 770 20-Φ37 444 562 70 51 210 165 4-22
DN700 165 840 24-Φ31 840 24-Φ37 505 624 66 63 300 254 8-18
DN800 190 950 24-Φ34 950 24-Φ41 565 672 66 63 300 254 8-18
DN900 203 1050 28-Φ34 1050 28-Φ41 637 720. 118 75 300 254 8-18
DN1000 216 1160 28-Φ37 1170 28-Φ44 700 800 142 85 300 254 8-18
DN1200 254 1380 32-Φ41 1390 32-Φ50 844 940 160 105 350 298 8-22





Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water
Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water






Nuestra fáBrica

Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water

InformacióN de la empresa


I-Flow se ha especializado en el áRea de control de flujo de máS de 15 añOs.

Como Profesional administrador de la cadena de suministro de productos de control de flujo, I-Flow ofrecen la compuerta, globo,compruebe,butterfly,bola, JIS y DIN váLvulas de marina, coladores, actuadores, bridas, tuberíAs y conexiones, con rango de presióN de 0.5-6.4MPA, tamañO, desde DN15-DN3000, asíComo diseñO de váLvula, la inspeccióN, servicios de consulta...

Con profundo conocimiento de la importancia de los requerimientos del cliente y 15 añOs de experiencia, ofrecemos  Productos altamente rentables, disfrutando de una Buena reputacióN.Y tenemos varios tipos de certificados, tales como ISO9001, API,  ABS, PED, UL, FM, WRAS, DVGW, DNV, LR, BV, etc, la venta a máS de 30 paíSes.   De ser un Socio fiable, estamos deseando cooperar con usted.

Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water



El embalaje &Entrega
Worm Gear Operated Rubber Seal U Flange Type Butterfly Valve for Sea Water

Preguntas frecuentes
1.Puedo Tener una Muestra de fin de que la váLvula?
R:  Definitivamente sí. Damos la bienvenida a  la  muestra para   probar y   control de calidad.Muestras mixtas son aceptables.
2.Puede Brindar O OEM ODM Servicio?
R:  Sí, contamos con  profesionales del  Equipo de investigacióN y desarrollo.Los productos pueden ser  fabricadas  segúN Su solicitud.
3.Se puede proporcionar la documentacióN pertinente y certificado?
R:Sí, podemos proporcionarle la documentacióN y certificado que usted necesita ,  ISO9001:2000 sistema de certificacióN de calidad internacional,  (CE)la certificacióN de la Comunidad Europea, Det Norske Veritas (DNV) certificado de fáBrica, Lloyd's Register (LR) certificado de fáBrica de China, la sociedad de clasificacióN (CCS) sistema de calidad certificado Y el FM/certificacióN UL de EE.UU., Bureau Veritas (BV) ,American Bureau of Shipping (ABS), etc.  Por supuesto, tambiéN podemos ofrecerle el informe de prueba;Certificado De anáLisis de materiales;Certificado de origen;Y otros documentos de exportacióN Si  fuera necesario.
4. ¿QuéPlazos de entrega?
R:Aceptamos EXW,  FOB,  CIF, el DAP,  etc.Puede elegir la que es la máS conveniente para usted.
5. ¿CuáL es  el paquete y cóMo puedes enviar la mercancíA?
Un  mar:Generalmente de madera contrachapada digna de los casos.Solemos enviar por mar. EstacióN de tren y el Suministro de aire  TambiéN son opcionales.
6.CóMo tratar despuéS de las ventas ?
GarantíA:Hora: 12 meses desde el envíO ; Y seremos responsables de todos los problemas de calidad. períOdo de garantíA ya podríA presentarse con solicitud detallada y la discusióN.
7.¿CuáL es el promedio de plazo de entrega?
A:Para muestras, la hora de entrega es de aproximadamente 2-5 díAs. Para la   produccióN por lotes, el plazo de entrega es de aproximadamente 15-60 díAs despuéS de recibir el pago del depóSito. Podemos proporcionar fotos relacionadas con el programa de produccióN y cada dos semanas.Los plazos de entrega haráEfectiva cuando (1) hemos recibido su fuerte, y (2) Tenemos su aprobacióN final para la  produccióN de dibujos. Si nuestros plazos de entrega no funcionan con el plazo de entrega, por favor  envíE Sus requisitos con su venta.En todos los casos intentaremos acomodar nuestro plan de produccióN a sus necesidades.
8.¿Por quéElegirnos?
A:1  productos originales de excelente calidad y precio competitivo.

2,cooperando con los clientes en todo el mundo De MáS de 60 paíSes y regiones, a sabiendas de los mercados muy bien.
3,hemos especializado en el áRea de control de flujo de máS de 15 AñOs.Todo el mundo se puede estar seguro de que trabaja con nosotros.4,despuéS de la venta de servicios seráMuy satisfactorio.Cualquier problema y la alimentacióN de  espaldas seráRespondida en corto tiempo.
9:¿CóMo puedo Confiar en tu empresa?
R:
  Estamos verificados  Proveedor de oro y meritorio Made-In Empresa en China, nos estamos centrando en la relacióN a largo plazo con clientes, hemos trabajado con miles de clientes desde la empresa construyó Hace 15 añOs, incluyendo compañíAs Fortune 500. Los clientes siempre hacer altamente complementarios comentarios.
