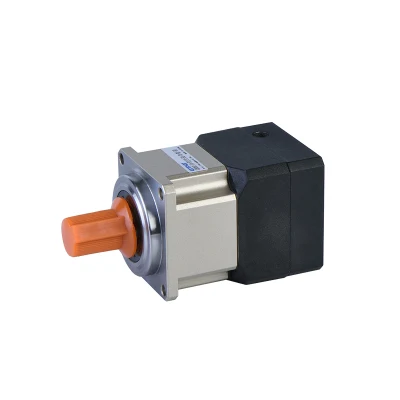

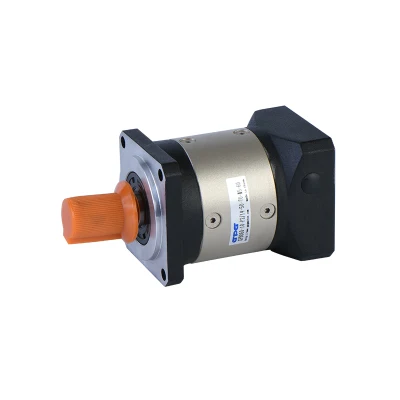

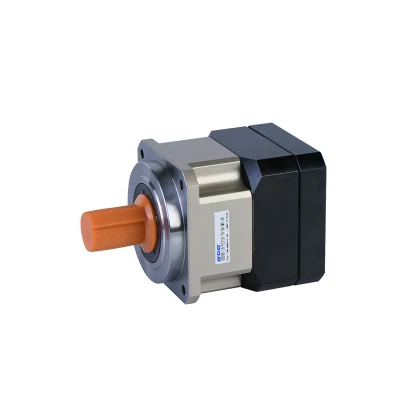

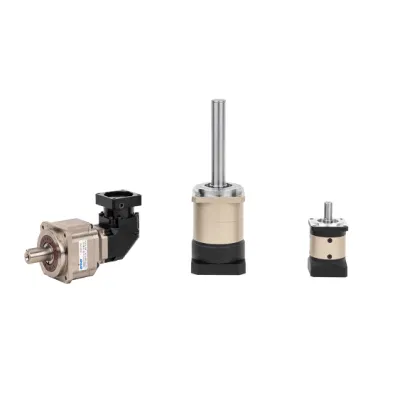

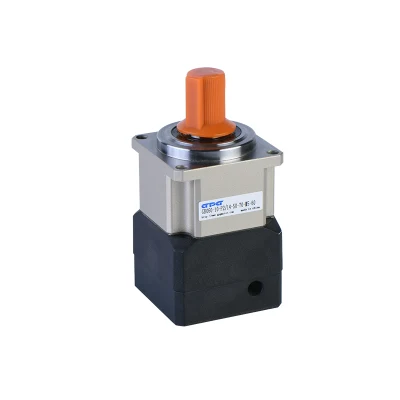

Baja de alta precisión juego engranaje helicoidal reductor de velocidad planetarios servo motor caja de velocidades para brazo mecánico manipulador

¡Somos una fábrica especializada en la producción de cajas de engranajes de alta precisión para brazo mecánico y manipulador! Tenemos una amplia gama de productos, incluyendo reductores planetarios, servo motores y más. ¡Contáctenos hoy mismo!
Request a Quote

Detalles del producto

Información Básica.

Tipo
Caja de engranajes planetarios
motor con caja reductora
caja de engranajes planetarios gpb090
Paquete de Transporte
Carton
Especificación
GPB090
Marca Comercial
GPG
Origen
Wenzhou
Código del HS
85014000
Capacidad de Producción
50000pic/Year

Descripción de Producto

TaiBang Motor Industry Group Co., Ltd

Los principales productos son   motor de inducción, motor reversible, motor de engranaje de cepillo DC  , motor de engranaje sin escobillas DC , motores de engranaje grande CH/CV , motor de engranaje planetario, motor de engranaje de tornillo sinfín  , etc., que se utiliza ampliamente en varios campos de fabricación de tuberías, transporte, alimentos, medicina, impresión, tela, embalaje, oficina, aparatos, entretenimiento, etc., y es el producto preferido y adaptado para la máquina automática.


High Precision Low Backlash Helical Gear Planetary Speed Reducer Gearbox for Servo Motor Manipulator Mechanical Arm

Modelo de instrucción

GB 090 010 P2
Código de serie de reductor Diámetro externo Relación de reducción Holgura entre dientes del reductor
GB:salida de brida cuadrada de alta precisión

GBR:salida de brida cuadrada de ángulo recto de alta precisión

GE:salida de brida redonda de alta precisión

Alemania, salida de reborde redondo derecho de alta precisión 		050:ø50mm
070:ø70mm
090:ø90mm
120:ø120mm
155:ø155mm
205:ø205mm
235:ø235mm
042:42x42 mm
060:60x60mm
090:90x90 mm
115:115x115 mm
142:142x142 mm
180:180x180 mm
220:220x220 mm 		010 significa 1:10 P0:holgura entre dientes de alta precisión

P1:Precison Backlash

P2:holgura estándar

Rendimiento técnico principal

Elemento Número de etapas Relación de reducción GB042 GB060 GB060A GB090 GB090A GB115 GB142 GB180 GB220
Inercia giratoria 1 3 0,03 0,16   0,61   3,25 9,21 28,98 69,61
4 0,03 0,14   0,48   2,74 7,54 23,67 54,37
5 0,03 0,13   0,47   2,71 7,42 23,29 53,27
6 0,03 0,13   0,45   2,65 7,25 22,75 51,72
7 0,03 0,13   0,45   2,62 7,14 22,48 50,97
8 0,03 0,13   0,44   2,58 7,07 22,59 50,84
9 0,03 0,13   0,44   2,57 7,04 22,53 50,63
10 0,03 0,13   0,44   2,57 7,03 22,51 50,56
2 15 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
20 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
25 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
30 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
35 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
40 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
45 0,03 0,03 0,13 0,13 0,47 0,47 2,71 7,42 23,29
50 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51
60 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51
70 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51
80 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51
90 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51
100 0,03 0,03 0,13 0,13 0,44 0,44 2,57 7,03 22,51

Elemento Número de etapas GB042 GB060 GB060A GB90 GB090A GB115 GB142 GB180 GB220
Juego (arco mínimo) Alta precisión P0 1       ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
2           ≤3 ≤3 ≤3 ≤3
Precisión P1 1 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Norma P2 1 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7
Rigidez torsional (N.M/arcmina) 1 3 7 7 14 14 25 50 145 225
2 3 7 7 14 14 25 50 145 225
Ruido (dB) 1,2 ≤56 ≤58 ≤58 ≤60 ≤60 ≤63 ≤65 ≤67 ≤70
Velocidad de entrada nominal (rpm) 1,2 5000 5000 5000 4000 4000 4000 3000 3000 2000
Velocidad de entrada máxima (rpm) 1,2 10000 10000 10000 8000 8000 8000 6000 6000 4000
 Norma de prueba de ruido:distancia 1m,sin carga.medida con una velocidad de entrada 3000rpm
